如何设置自定义 LED 灯带
一、原理
自定义 LED 灯带可以根据飞控或无线板的设置，实现动态变化的灯效。在飞行器上安装 LED 灯带，不仅能提升美观，还能帮助在不同状态下提供视觉指示。通过 无线板或 INAV 地面站，可以调整灯带的颜色、亮灭状态，甚至根据飞行数据改变灯带的表现。
二、设备准备
1）飞控：CoreWing F405 WING V2/SpeedyBee F405 WING APP / SpeedyBee F405 WING MINI 任意一款飞控均适用该教程。
2）灯带： WS2812LED 灯带
3）INAV 地面站
三、具体操作
3.1 CoreWing F405 WING V2 LED 焊盘接线

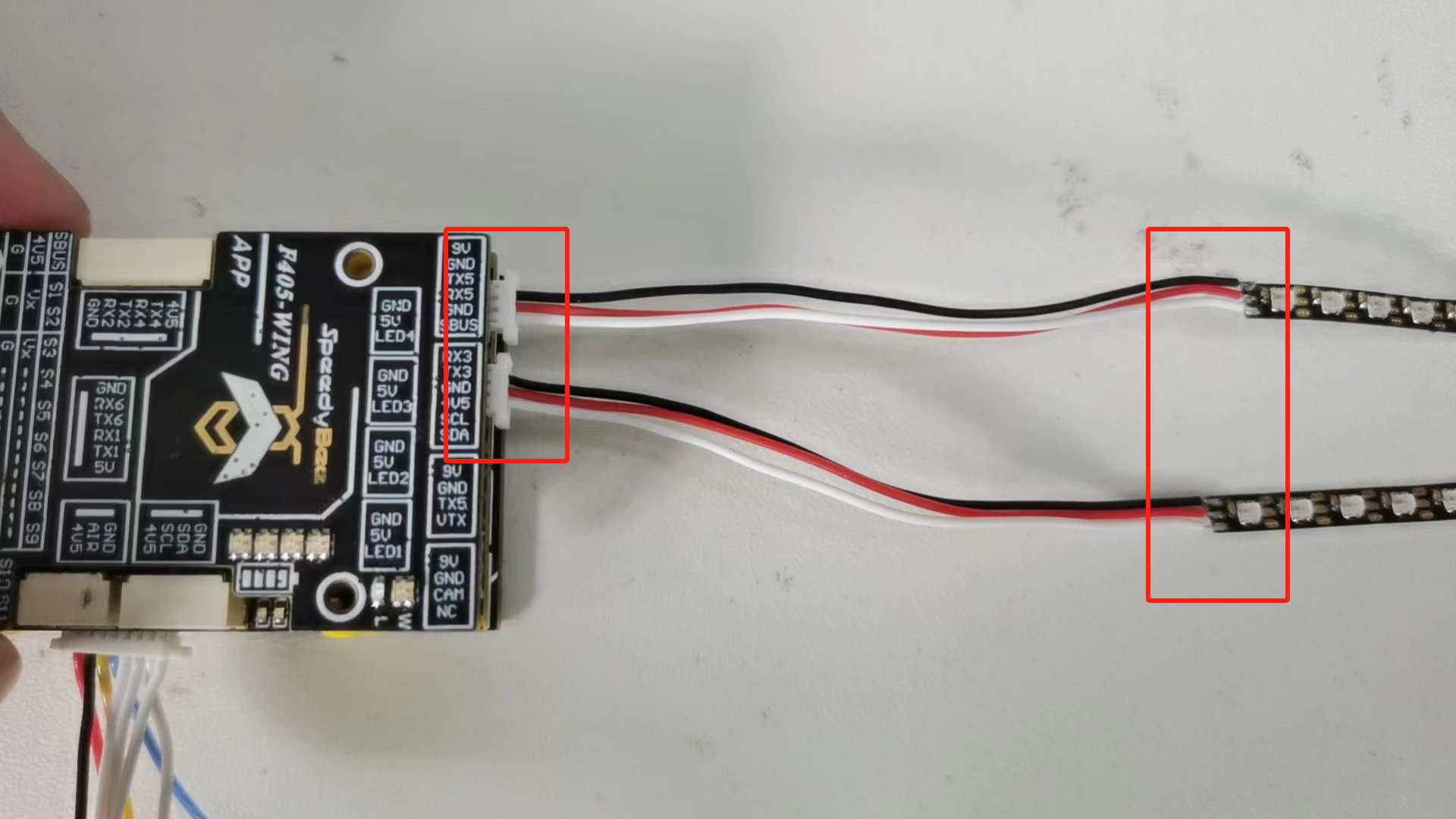

3.2 SpeedyBee F405 WING LED 灯带接线
重要
SpeedyBee F405 WING APP: 请将 LED 灯带接入以下四个接口之一，如果两条灯带就接两个接口，接口型号注意为 SH1.0 3P
※注意正负极及信号线的顺序
3.3 无线板控制 LED 灯带效果
适用 SpeedyBee F405 WING APP
3.4 飞控控制 LED 灯带效果
重要
适用 CoreWing F405 WING V2\SpeedyBee F405 WING MINI
重要
SpeedyBee F405 WING APP： 短按 BOOT 键 3 秒，松开后，确认飞控顶板上的橙色指示灯熄灭，进入 FC_LED 模式。
重要
CoreWing F405 WING V2\SpeedyBee F405 WING MINI： 仅可使用 FC_LED 模式，不支持 SB_LED 模式。
3.4.1 开启 LED 输出开关
打开 INAV 地面站，进入 Configuration 页面→勾选 LED 输出开关→点击 Save and Reboot。
3.4.2 LED 灯带设置
1)进入 LED Strip 页面→点击 Wire Ordering Mode→左边会显示绿色边框。
2） 任意在左边方框面板选择一段小方块，小方块上面显示数字编号。
地面站显示的编号代表从飞控接口出来的一端灯珠序号。如果有两条灯带，与第一条灯带一致，靠近接口的第一颗灯珠为 1。
3）将 None 设置成 Color 并保存即可开启设置灯珠颜色，点击 Save 即可应用在灯带上。
重要
1.每次设置完都要点击图中右下角红框标注的保存，LED 灯带才会随之变化。
2.最长只能设置 32 颗灯珠。
3.4.3 进阶设置
1.遥控器控制 LED 灯带亮灭
在模式页面设置 LEDS OFF 通道可实现用遥控控制 LED 的亮灭
重要
注意：LEDS OFF 打开时，LED 灯带熄灭；LEDS OFF 关闭时，LED 灯带打开；
2. 其他 LED 功能
除了设置 LED 灯常亮状态，很多根据不同数据配置的 LED 灯的玩法，可以选择下列标注的选项，自行尝试。
四、Q&A
