飞控如何对频 DJI FPV 遥控器
2026/1/25大约 3 分钟INAVINAVDJIFPVO3O4对频绑定图传遥控器
一、原理

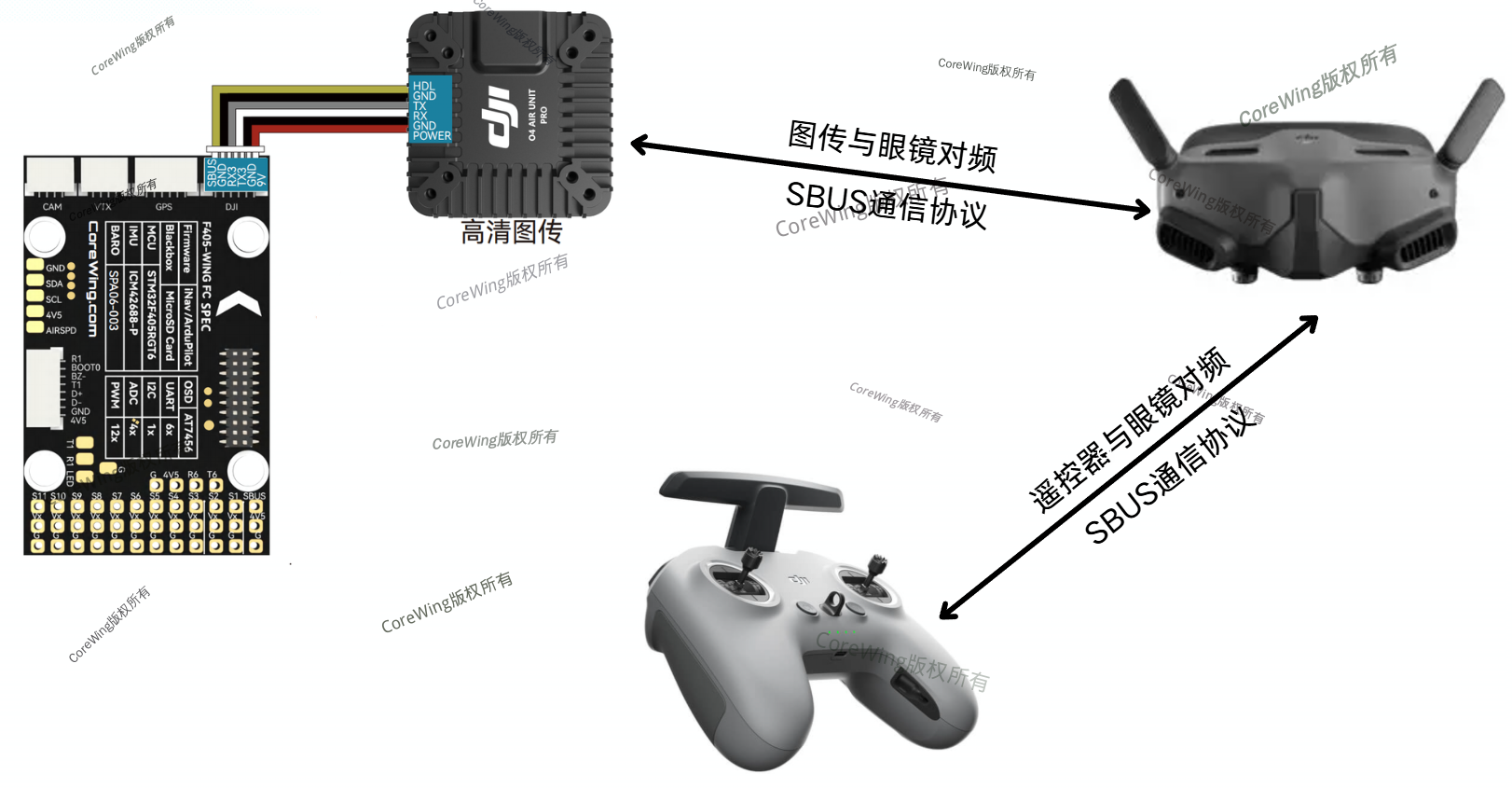

使用 DJI 天空端内置的 SBUS 接收机 与 DJI 遥控器进行对频连接，是当前高清数字图传系统中常见的遥控方案之一。该方案不再需要额外安装传统接收机，简化了布线与安装流程，可通过天空端直接输出 SBUS 信号接入飞控，实现遥控通道输入。
二、设备准备
1）飞控： CoreWing F405 WING V2 任意一款飞控均适用该教程。
2）图传：DJI 天空端，例如 DJI O3 系列、DJI O4 系列等任意一款具有内置接收机的天空端
3）遥控器：DJI FPV 系列， 例如 DJI FPV2、DJI FPV3 等
4）眼镜：DJI 地面端， 例如 DJI G3、DJI G2、DJI N2 等
三、具体操作
步骤 1：确认图传固件是最新版本
重要
对频前，确保所有设备均已通过 DJI Assistant 2（消费机系列）调参软件升级至最新固件。
重要
DJI Assistant 2 下载链接： https://www.dji.com/cn/o4-air-unit/downloads

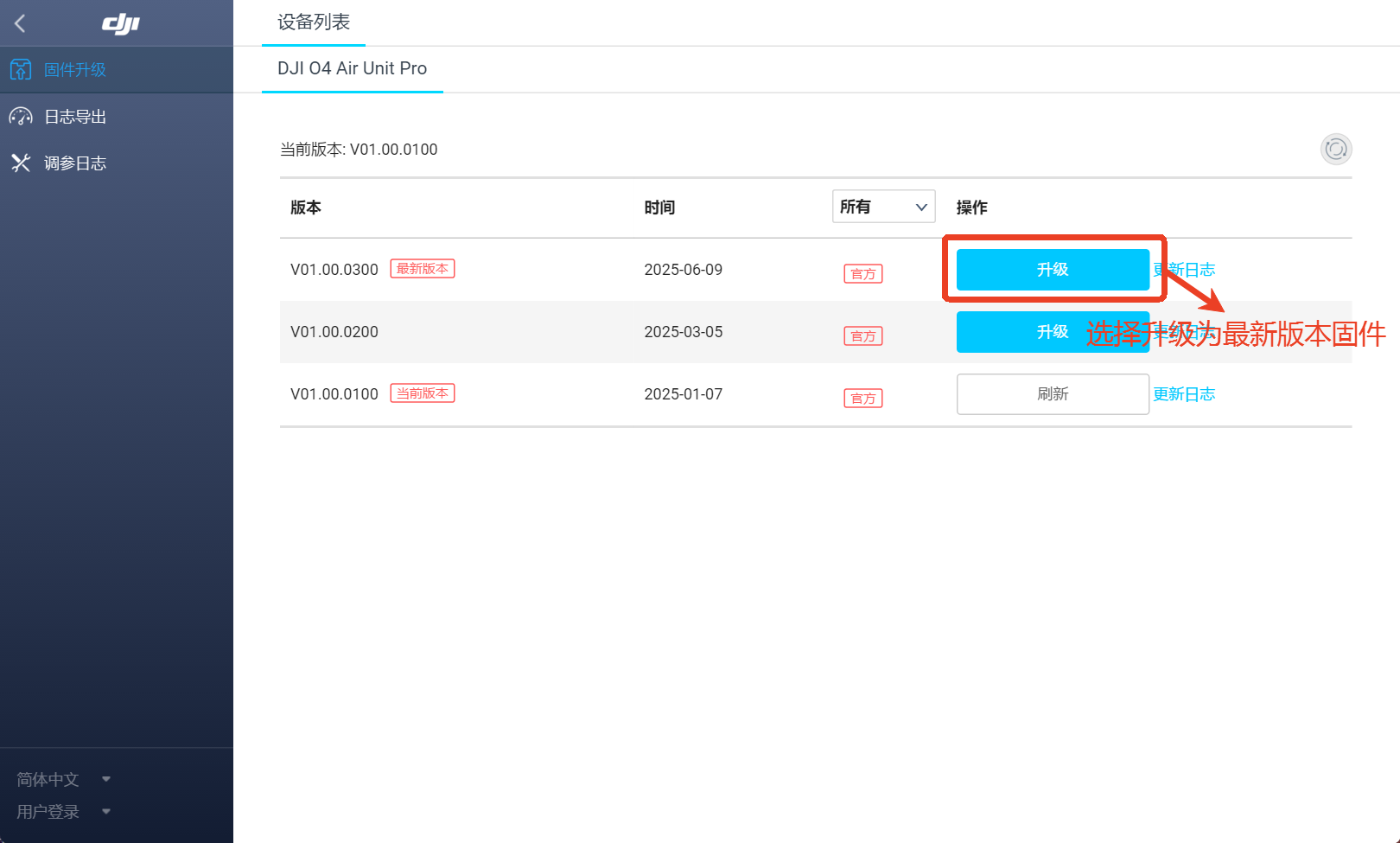

- 用 USB 数据线将图传连接电脑，打开 DJI Assistant 2 等待识别设备
- 点击升级最新版本固件
步骤 2：设置相关参数 - 给 DJI 眼镜 供电，打开菜单，点击设置
- 选择 操控，将协议改为 普通
重要
ArduPilot 固件不用进行以下设置，INAV 固件需要连接地面站设置参数
CoreWing F405 WING V2：

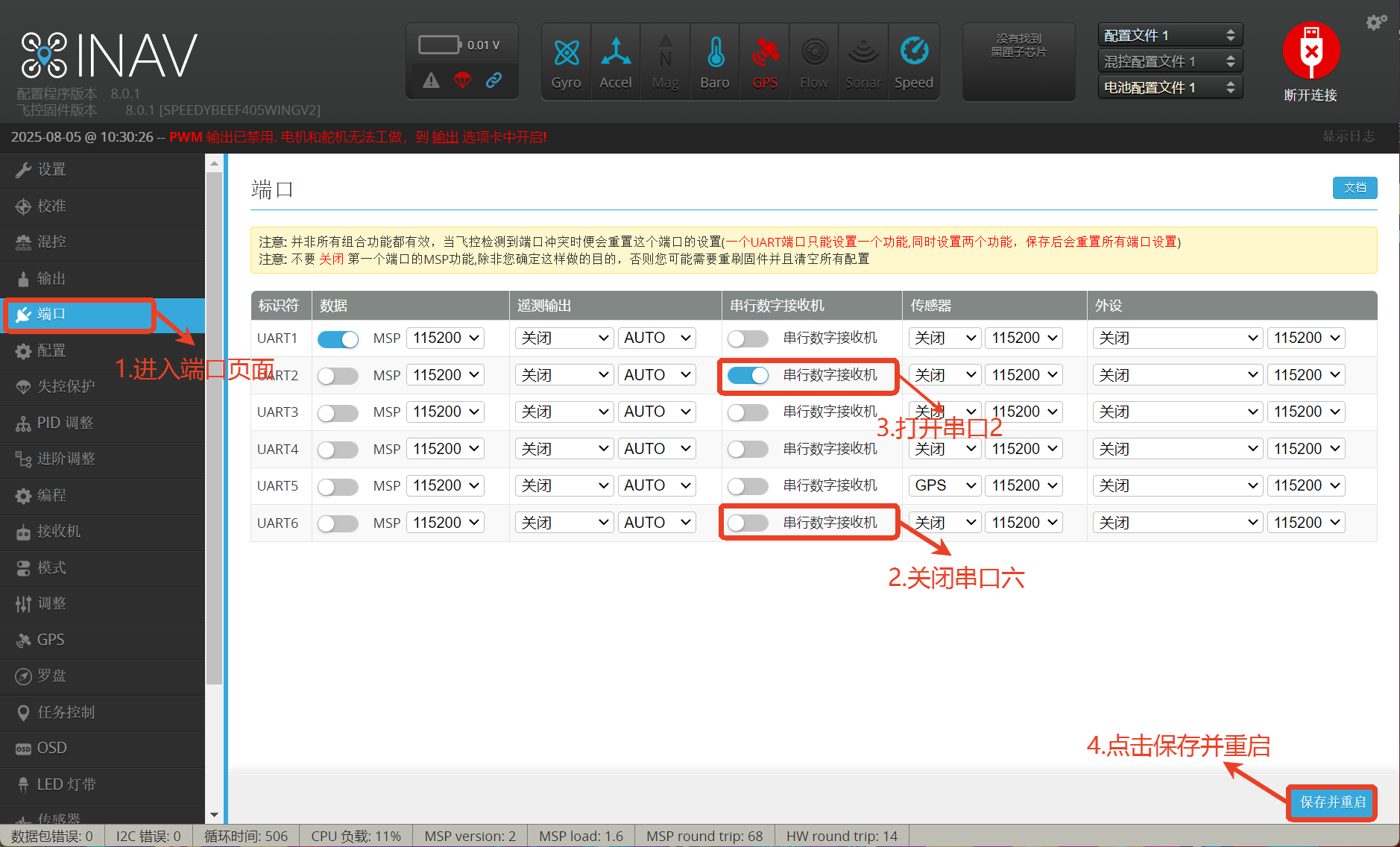

- 进入端口页面， 关闭串口 6， 打开串口 2
- 点击 保存并重启

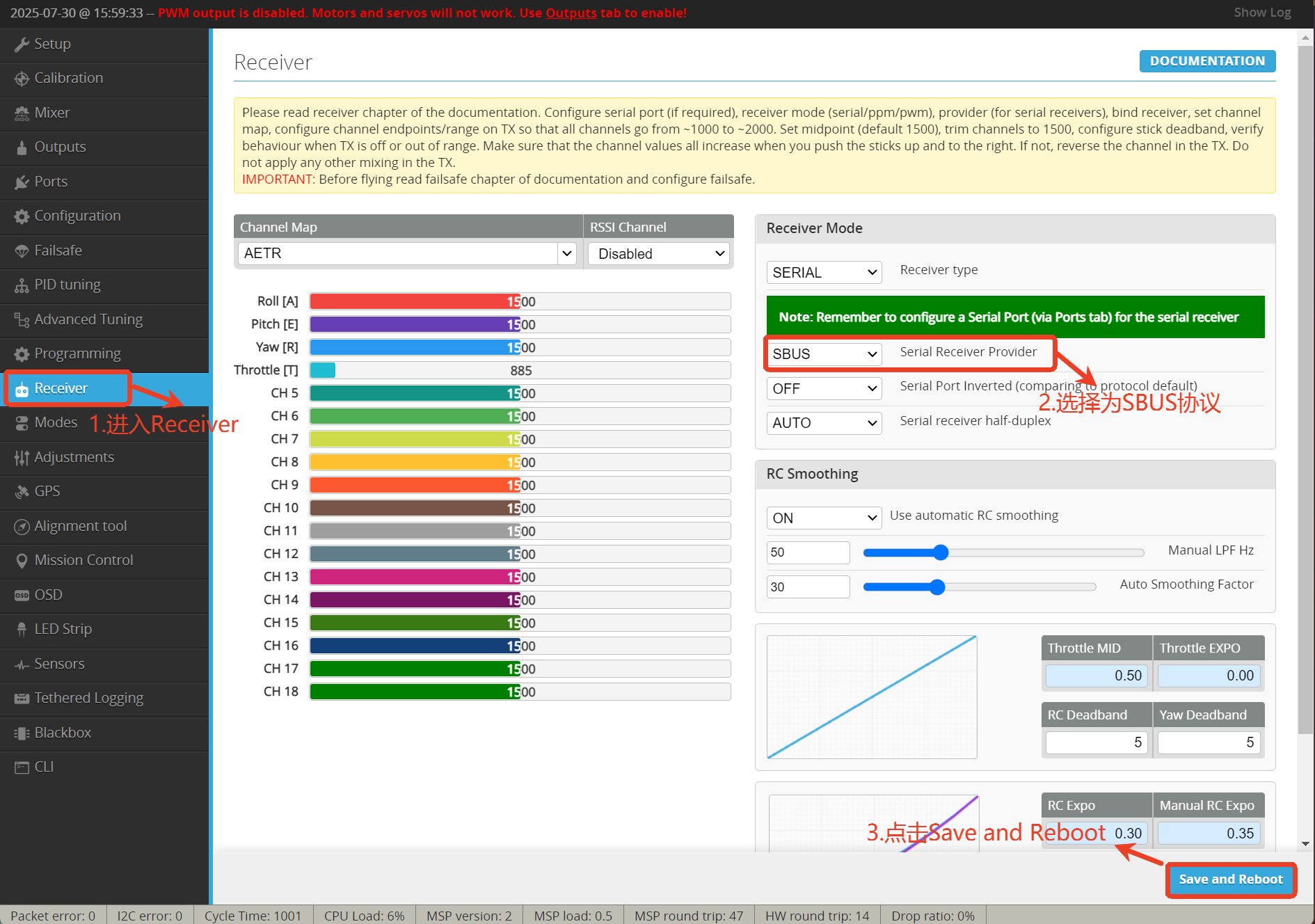

- 进入 Receiver 页面，将接收机协议改为
SBUS - 点击保存并重启
重要
注意：眼镜必须先和天空端对频，否则天空端无法与遥控器对频
步骤 3：DJI 眼镜与 DJI 天空端对频
- 将图传连接到飞控，为飞控和眼镜供电
- 打开眼镜菜单，选择状态，点击右上角切换至需对频的天空端。

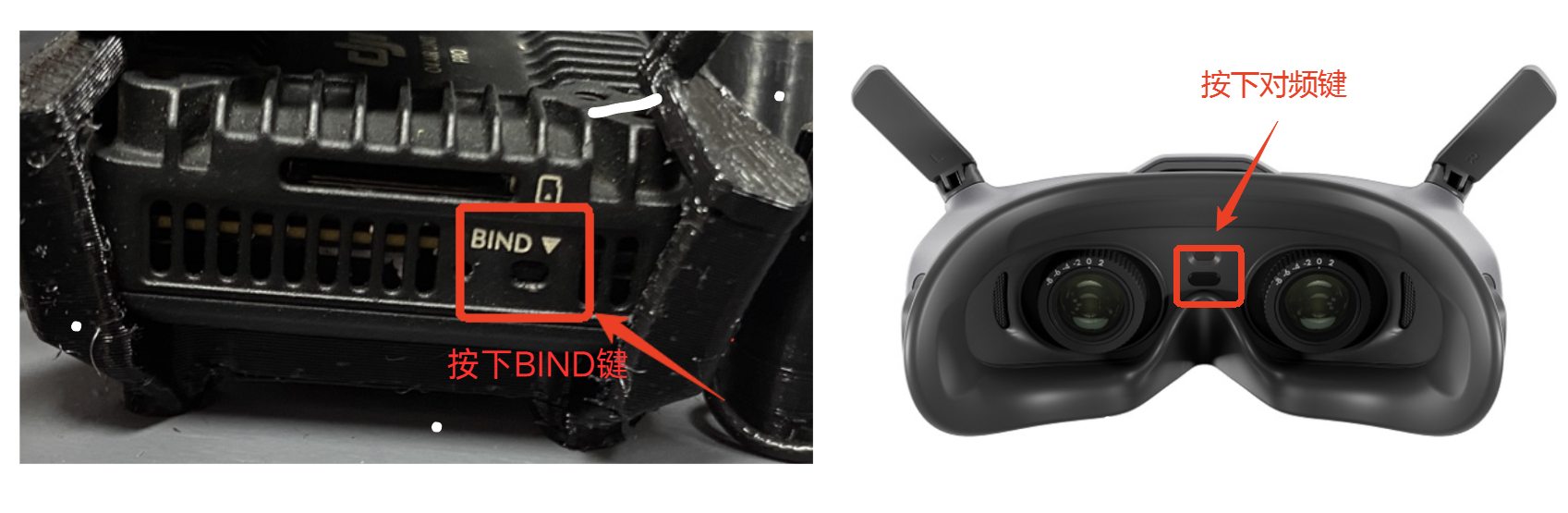

- 点击图传上的 BIND 键红灯闪烁进入对频状态，
- 点击眼镜的对频键，眼镜响起“嘀-嘀.”的提示音进入对频状态。
- 等待提示音结束，对频成功。

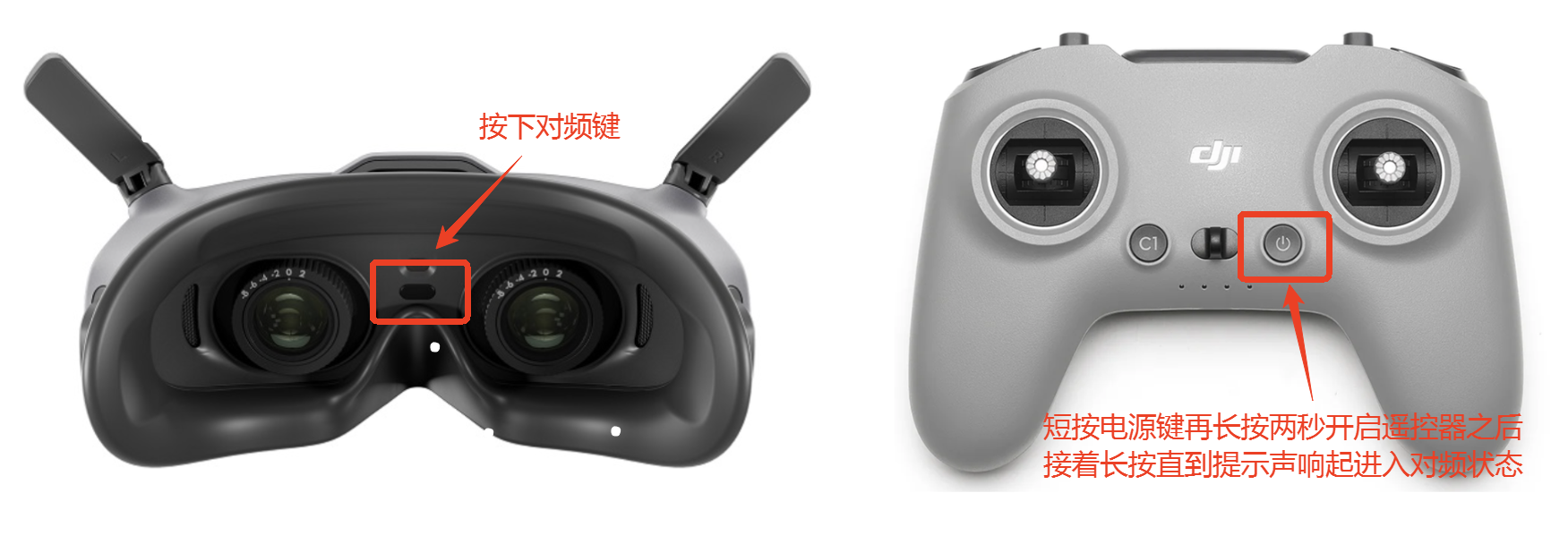

步骤 4：DJI 眼镜与 DJI FPV 遥控器进行对频 - 短按一次遥控器电源按键，再长按 2 秒 以上开启遥控器。
- 长按遥控器电源按键直至发出 提示音，同时电量指示灯循环闪烁进入对频模式
- 点击 DJI 眼镜对频键，等待眼镜与遥控器进行对频
- 对频成功后，遥控器电量指示灯显示电量，眼镜和遥控器的提示音停止
重要
对频成功后，可以连接上地面站，拨动遥控器的摇杆，确认是否有通道映射变化
INAV 地面站显示通道映射：
MP 地面站显示通道映射：
