如何解决舵机出现的异常现象？
一、现象
使用 INAV 固件的飞控，连接舵机后可能出现以下异常现象：
现象 1：舵机无明显响应，无法正常工作
现象 2：舵机持续抖动或异常响声
现象 3：舵机动作迟缓或卡顿
现象 4：飞机静止状态，舵面持续变动，舵面角度越来越大
现象 5：舵机间歇性抽动（连接数传等外设时出现）
现象 6：舵机异常发热、发烫或抖动严重（可能接错到开了 Dshot 的电机接口）
正常现象说明
在配置好 输出 情况下，除纯手动模式（如 Manual）外，其他飞行模式（如 ANGLE、HORIZON、RTH 模式）下，舵机输出接口会输出信号纠正飞机姿态，此时舵机出现轻微抖动属于正常现象，无需处理。
二、原因分析
针对上述异常现象，可能的原因分析如下：
现象 1：舵机无明显响应，无法正常工作
| 可能原因 | 说明 |
|---|---|
| 接线错误 | 舵机接口接错（接到了 SBUS 口而非 S1 口）或接触不良 |
| 供电不足 | 飞控供电异常，舵机排针无 5V 输出 |
| 固件设置错误 | 输出 配置中未 启动舵机与电机输出 或 舵机混控配置有错误 |
| 舵机硬件故障 | 舵机本身损坏或内部电路故障 |
现象 2：舵机持续抖动或异常响声
| 可能原因 | 说明 |
|---|---|
| 外设干扰 | 其他外设或焊接残留物（助焊剂、三防漆）导致信号干扰 |
| 品牌兼容性问题 | 某些品牌（如 Kingmax）舵机与飞控存在兼容性问题 |
| 供电冲突 | 电调 BEC 接入飞控导致飞控供电冲突，导致电压不稳定 |
现象 3：舵机动作迟缓或卡顿
| 可能原因 | 说明 |
|---|---|
| 供电不足 | 电压偏低导致舵机扭矩不足 |
| 机械安装问题 | 舵面机械结构卡顿或阻力过大 |
现象 4：飞机静止状态，舵面持续变动，舵面角度越来越大
| 可能原因 | 说明 |
|---|---|
| 飞控安装角度偏差 | 飞控安装存在角度偏差，自稳模式下 PID 的 I 值持续累积，导致舵面输出不断增大 |
| 舵机中位/行程设置错误 | Servos 中最小/最大/中位值设置不正确，导致舵面持续偏向一端 |
| 飞行模式错误 | 当前处于自稳模式（如 ANGLE/HORIZON）而非手动模式，飞控正在输出纠正信号 |
| 遥控器输入/微调 | 遥控器杆位有输入或微调（Subtrim）设置偏离中位 |
现象 5：舵机间歇性抽动（连接数传等外设时出现）
| 可能原因 | 说明 |
|---|---|
| 数传干扰 | 数传模块工作时产生电磁干扰，影响舵机信号 |
| 数传安装位置不当 | 数传距离舵机或舵机线缆过近，干扰耦合到信号线 |
| 供电波动 | 数传工作时导致供电电压波动，影响舵机工作 |
| 信号线屏蔽不良 | 舵机信号线未使用屏蔽线，易受外部电磁干扰 |
现象 6：舵机异常发热、发烫或抖动严重（可能接错协议接口）
| 可能原因 | 说明 |
|---|---|
| 接错 Dshot 接口 | 舵机误接到配置为 Dshot 协议的电机输出接口，频率不匹配 |
| 协议频率不匹配 | 舵机工作频率（50-333Hz）与 Dshot 频率（9-37kHz）相差数十倍，导致舵机异常 |
频率对比
| 设备/协议 | 工作频率 |
|---|---|
| 模拟舵机 | 50Hz |
| 数字舵机 | 250-333Hz（最高 400-500Hz） |
| DShot150 | ~9.375 kHz |
| DShot300 | ~18.75 kHz |
| DShot600 | ~37.5 kHz |
Dshot 频率是舵机频率的 30-750 倍，可能导致舵机异常发热、抖动甚至烧毁！
三、硬件检查
3.1 舵机自身检查
品牌兼容性
若使用 Kingmax 品牌舵机，建议尝试更换为其他品牌舵机（如 EMAX、PTK、GDW 等品牌），以排除品牌兼容性问题。
舵机测试仪验证：
使用舵机测试仪可以快速确认舵机本身是否正常：
| 步骤 | 操作 |
|---|---|
| 1 | 将舵机连接到舵机测试仪 |
| 2 | 操作测试仪，观察舵机响应 |
| 3 | 若舵机依旧无响应或异常，说明舵机本身存在故障，需更换舵机 |
接收机测试法（无舵机测试仪时）：
若没有舵机测试仪，可使用支持 PWM 输出的接收机进行测试：
| 步骤 | 操作 |
|---|---|
| 1 | 将接收机与遥控器对频成功 |
| 2 | 将舵机直接连接到接收机的 PWM 通道输出口 |
| 3 | 操作遥控器对应通道，观察舵机是否正常响应 |
| 4 | 若舵机仍无响应或异常，说明舵机本身存在故障，需更换舵机 |
排查顺序
建议优先使用上述方法验证舵机是否正常，确认舵机无问题后再继续排查飞控、接线、固件等其他可能原因。
3.2 供电与连接检查
电调供电检查：
- 检查电调红线是否已去除（避免与飞控 BEC 供电冲突）
- 确认飞控供电电压稳定，建议使用万用表测量，若没有改过舵机电压跳线，默认输出为 5V 左右
舵机接线检查：
- 确认舵机接线正确：CoreWing F405 WING V2 飞控默认从左往右第一个口为 SBUS 口，第二个口为 S1 口
- 确认舵机是否已接到舵机输出接口
- 若使用舵机延长线，需检查接口是否接紧，避免虚接
飞控安装检查：
- 确认飞控安装是否水平（避免机械安装导致的异常）
- 检查飞控固定是否牢固，是否容易晃动
3.3 外设干扰排查
焊接残留处理
确认是否使用助焊剂或三防漆，若有残留需用洗板水或酒精清洗排针与飞控的接口，防止信号干扰。
排除其他设备干扰：
- 拔除舵机以外的其他外设（如数传，可能会让舵机抽动），仅保留舵机
- 查看舵机输出是否正常
四、接收与遥控检查
对频检查：
- 确认遥控器是否与接收机完成对频
- 检查接收机的灯是否常亮（表示对频成功）
通道映射检查：
- 确认接收机通道映射正确（在 INAV Configurator 的"接收机"页面中查看）
- 避免通道对应错误导致舵机信号异常
五、固件与设置检查
5.1 固件版本确认
- 确认刷写的固件版本正确（推荐使用 INAV 8.0.1 版本）

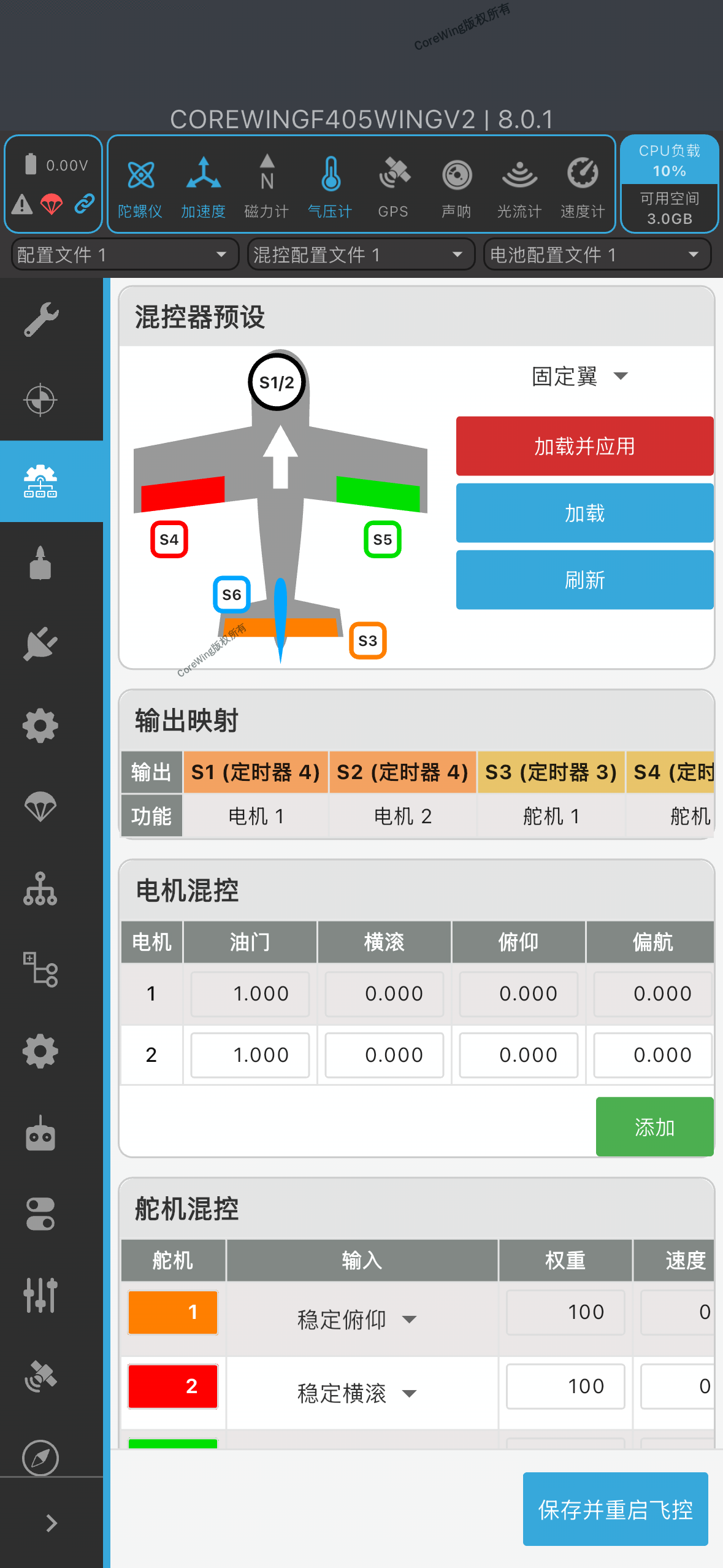

5.2 舵机配置页面设置
在 INAV Configurator 中检查：
| 步骤 | 操作 |
|---|---|
| 1 | 飞控连接 INAV Configurator |
| 2 | 进入混控 页面 |
| 3 | 确认电机和舵机输出混控已配置 |
| 4 | 检查对应通道的最小/最大/中位值是否正确 |
| 5 | 确认舵机未误插在电机输出通道上 |
重要提醒
检查 舵机插线是否有误，若舵机被插到开启了 Dshot 的电机输出通道，因频率差异巨大（Dshot 为 9-37kHz，舵机仅需 50-333Hz），会导致舵机异常发热、抖动甚至烧毁！
5.3 飞行模式检查
测试建议
将飞行模式切换到纯手动模式（Manual）进行测试，在此模式下飞控不会输出姿态纠正信号。若舵机异常现象消失，说明问题与自稳模式设置有关；若异常仍存在，则需要继续排查硬件或配置问题。
- 切换到纯手动模式（Manual），观察舵机是否仍有异常
- 不要在 RTH、AUTO 等自动驾驶模式下测试舵机，这些模式下飞控会主动输出纠正信号
六、最终确认与验证
6.1 飞控电压测试
使用万用表测量飞控舵机排针：
相关信息
确认是否有默认 5.0V 电压输出。若有则说明舵机 BEC 供电正常。
6.2 功能验证清单
七、常见问题 FAQ
Q: 舵机一直轻微抖动是故障吗？
A: 不是。在自稳模式（如 ANGLE、HORIZON、RTH）下，飞控会持续输出微调信号纠正姿态，轻微抖动属于正常现象。
Q: 更换了舵机还是不工作怎么办？
A: 请使用万用表测量飞控排针电压，如无 5V 输出，可能是飞控硬件问题，请联系技术支持。
Q: 电调红线什么时候需要去除？
A: 飞控供电板具有舵机 BEC，需要去除电调红线避免供电冲突。
Q: 连接数传后舵机间歇性抽动怎么办？
A: 这是数传电磁干扰导致的。排查方法：
- 拔除数传，观察抽动是否消失
- 将数传远离舵机及信号线安装
- 检查舵机信号线是否使用屏蔽线
- 确认数传供电稳定
Q: 舵机异常发热、发烫或抖动严重是什么原因？
A:
- 可能是舵机误接到了配置为 Dshot 协议的电机输出接口
- 请在 INAV Configurator 的"端口"页面检查，确认舵机输出通道是否被配置为 Dshot
- 检查舵机是否误插在电机输出通道上
- Dshot 频率（9-37kHz）是舵机工作频率（50-333Hz）的数十倍，会导致舵机损坏
