如何设置图传供断电开关

一、原理

针对图传模块在地面静态调试时发热量大、易触发高温保护自动关机的痛点，我们设计了图传供断电切换控制开关。用户可在地面调试阶段一键手动关闭图传电源，避免了“芯片过热”风险。在起飞前一刻再开启图传，可确保设备安全、稳定运行。

二、设备准备

1. 飞控：CoreWing F405 WING V2 、CoreWing F405 WING MINI V2任意一款飞控均适用该教程。

2. 高清图传模块：DJI O4/O3、Caddx Vista、RunCam Link、Walksnail Avatar、HDzero等。

3. FPV 眼镜：DJI Goggles 2、DJI V2、Avatar VRX、HDzero等。

4. 模拟图传模块：SpeedyBee TX 1600 图传等。

5. 地面站：CoreWing APP、INAV地面站、Mission Planner 地面站。

   重要

   CoreWing APP下载链接：APP下载 - CoreWing 酷翼科技有限公司

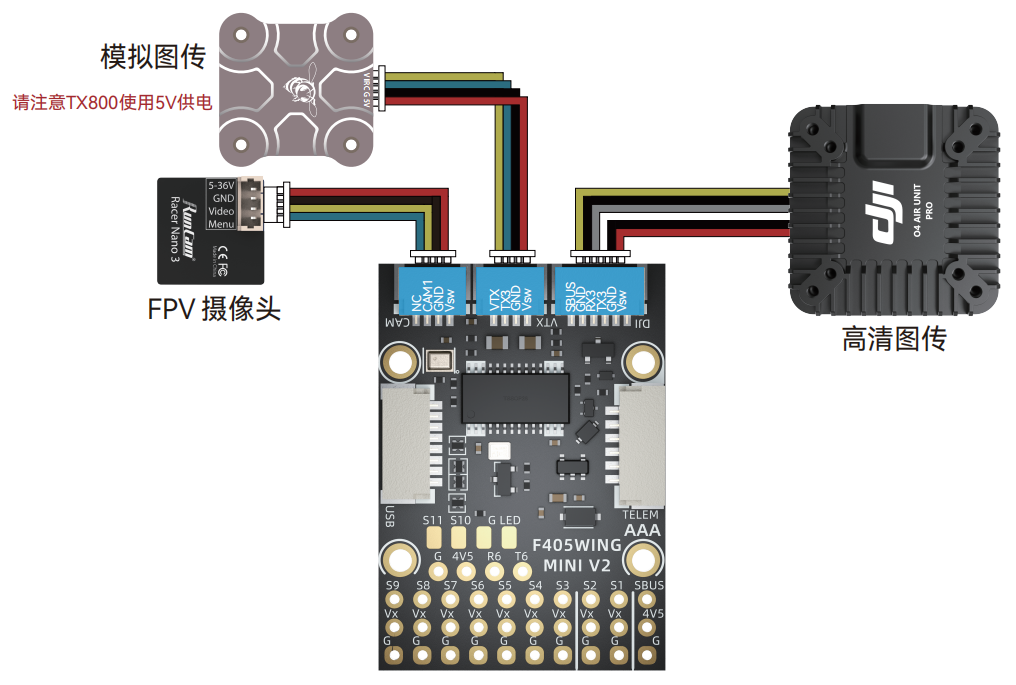

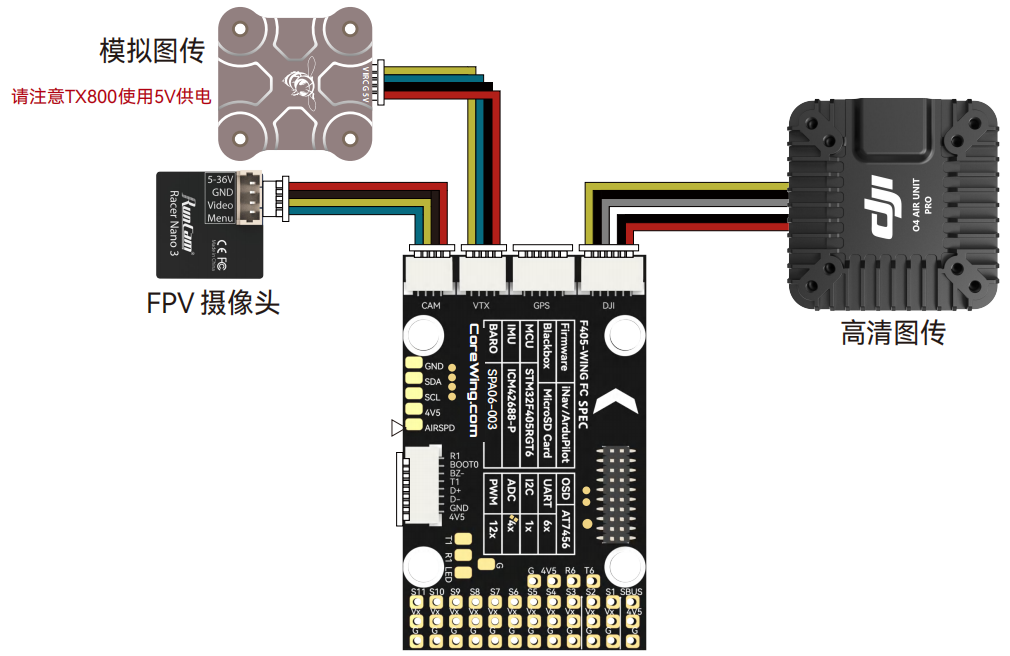

6. 按照下图所示，分别连接好图传和摄像头：

CoreWing F405 WING V2：

CoreWing F405 WING MINI V2：

三、参数设置

3.1 INAV固件参数设置

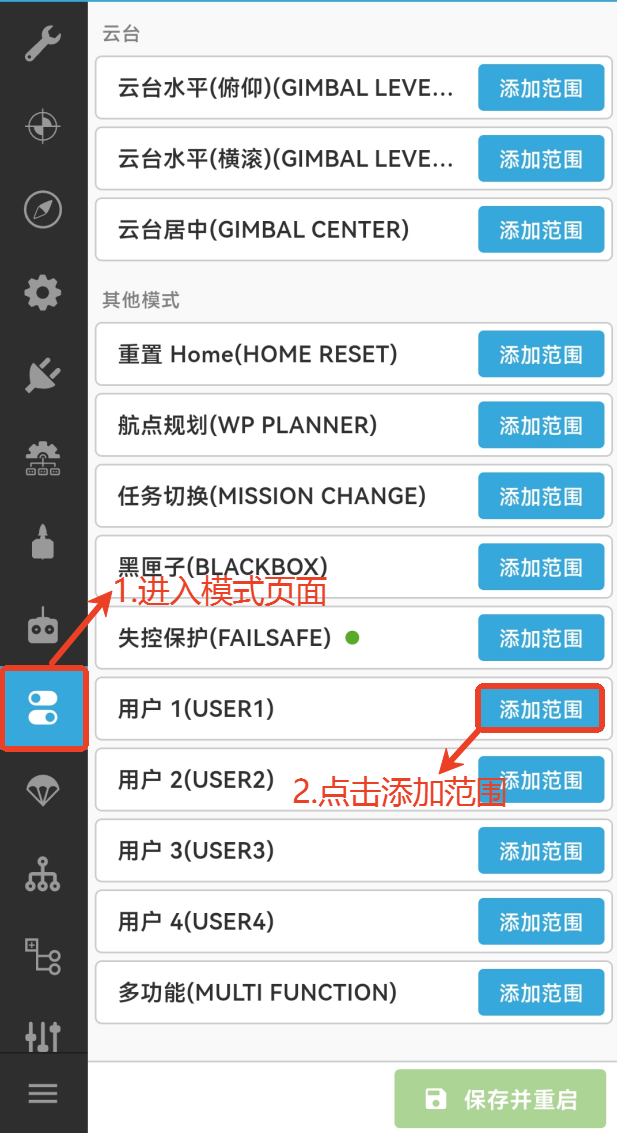

1.飞控连接CoreWing APP，进入模式页面，下拉到用户1选项，点击添加范围。

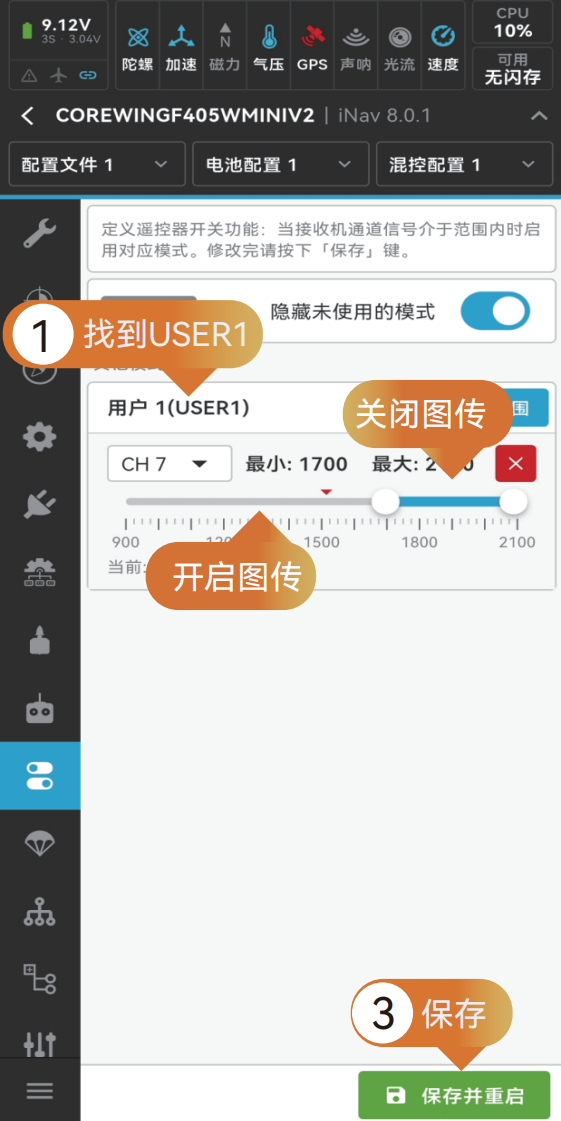

2.选择控制图传通断电的通道，并拖动蓝色进度条选择生效的范围，点击保存。

(灰白色范围为开启图传，蓝色进度条为关闭图传)

3.2 AP固件参数设置

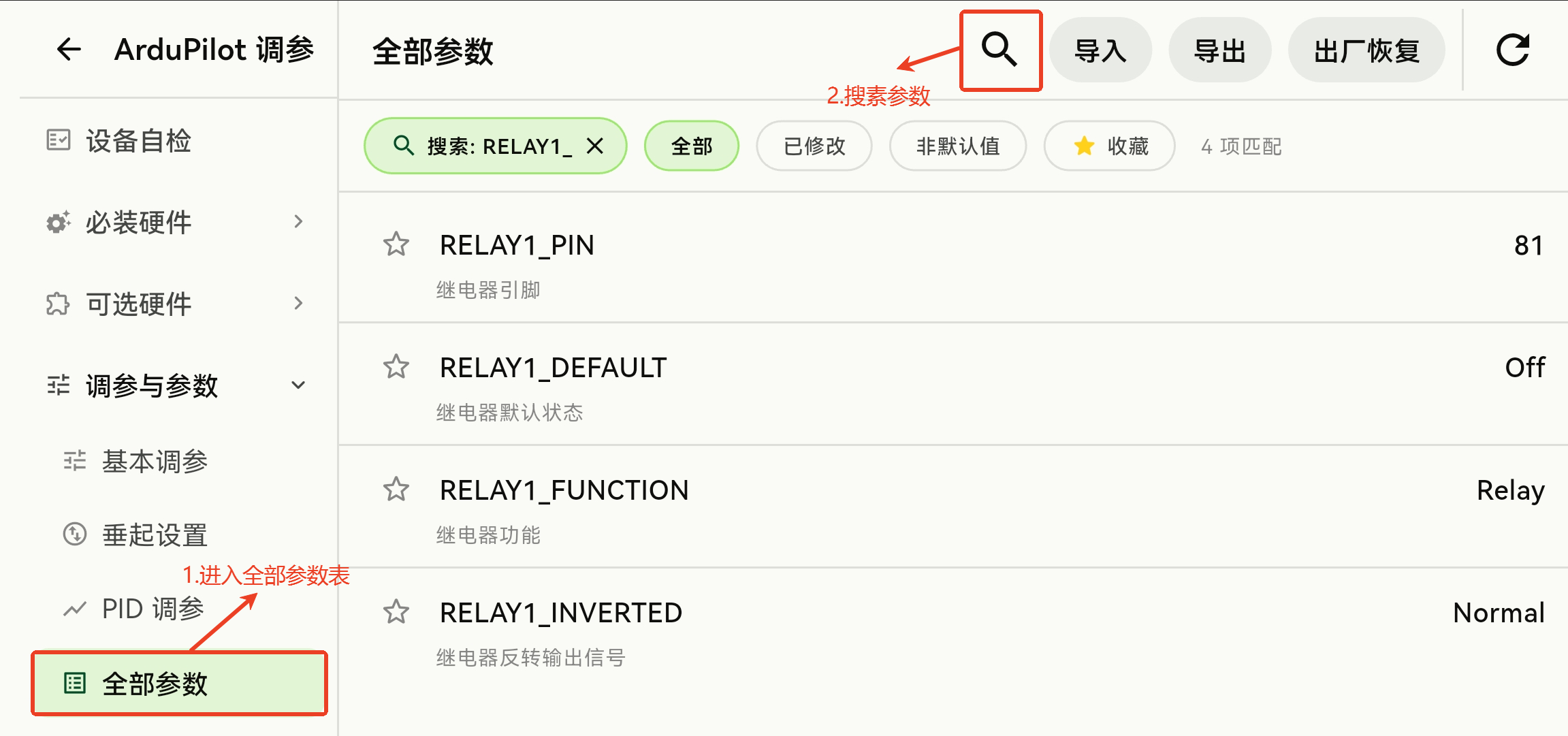

1.进入CoreWing APP的全部参数表，设置以下参数，并重启飞控。

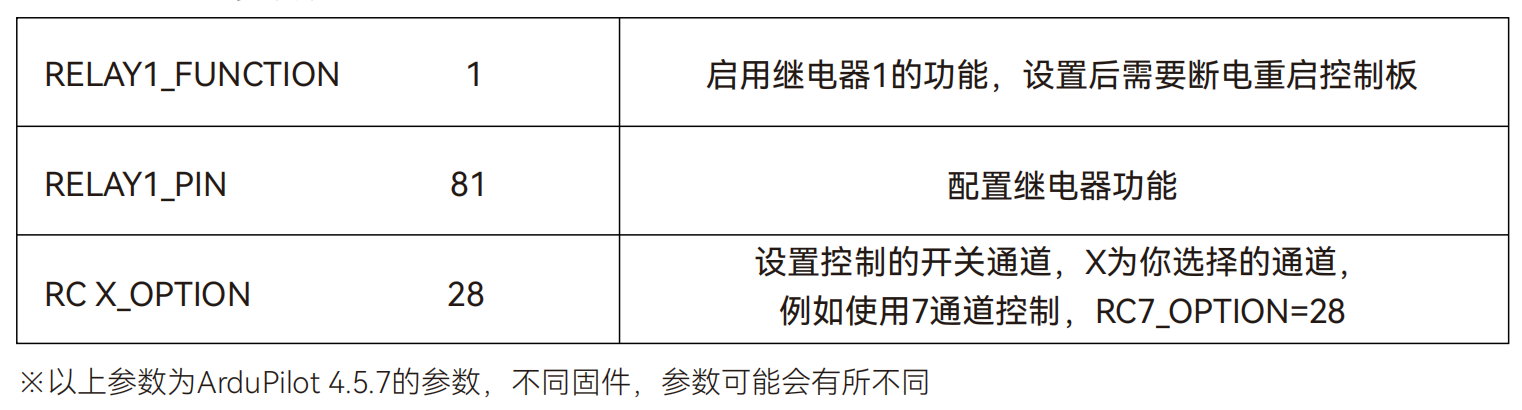

（开关的PWM值低于1200时，开启图传；高于1800时，关闭图传。）

重要

ArduPilot 4.4.x版本固件有此消息显示，ArduPilot 4.5.x版本固件无此消息显示，建议根据图传是否成功通断电来判断设置是否成功。

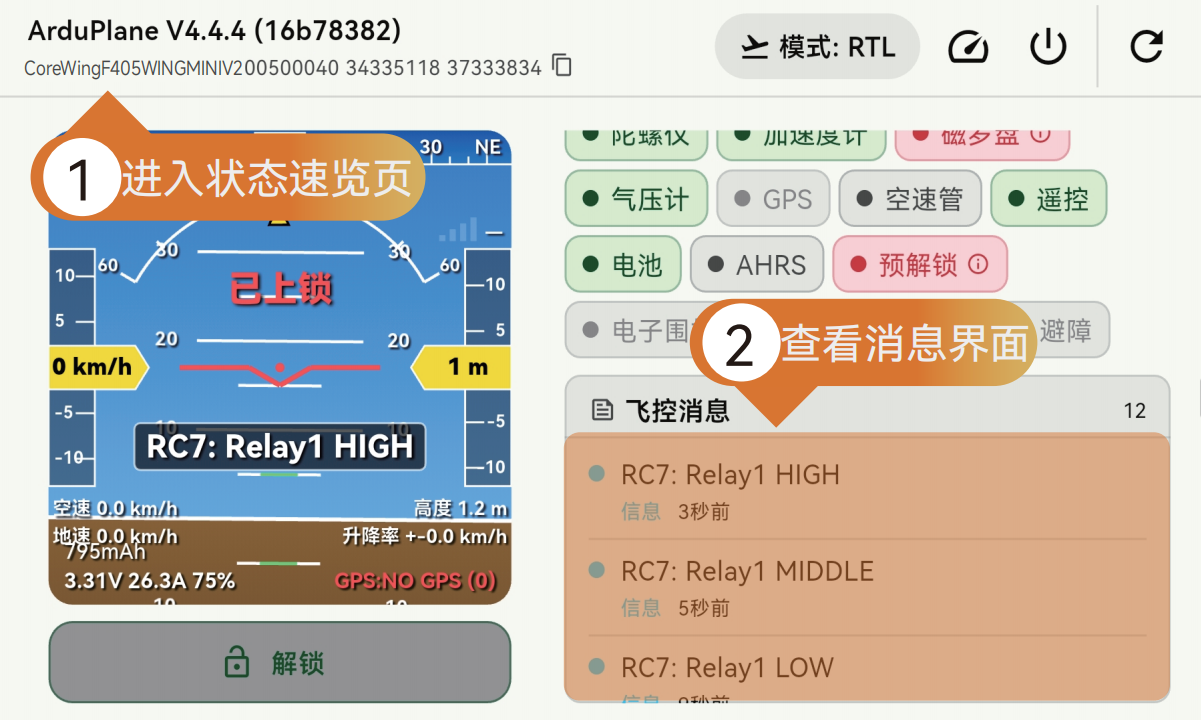

2.若已正确配置，拨动通道开关，可在MP地面站飞行数据消息界面查看到以下操作信息:
